(1)是否無證設計或越級設計;圖紙是否經設計單位正式簽署。

(2)地質勘探資料是否齊全。

(3)設計圖紙與說明是否齊全，有無分期供圖的時間表。

(4)設計地震烈度是否符合當?shù)匾蟆?/span>

(5)幾個設計單位共同設計的圖紙相互間有無矛盾;專業圖紙之間、平立剖面圖之間有無矛盾;標注有無遺漏。

(6)總平面與施工圖的幾何尺寸、平面位置、標高等是否一致。

(7)防火、消防是否滿足要求。

(8)建筑結構與各專業圖紙本身是否有差錯及矛盾;結構圖與建筑圖的平面尺寸及標高是否一致;建筑圖與結構圖的表示方法是否清楚;是否符合制圖標準;預埋件是否表示清楚;有無鋼筋明細表;鋼筋的構造要求在圖中是否表示清楚。

(9)施工圖中所列各種標準圖冊，施工單位是否具備。

(10)材料來源有無保證，能否代換;圖中所要求的條件能否滿足;新材料、新技術的應用有無問題。

(11)地基處理方法是否合理，建筑與結構構造是否存在不能施工、不便于施工的技術問題，或容易導致質量、安全、工程費用增加等方面的問題。

(12)工藝管道、電氣線路、設備裝置、運輸?shù)缆放c建筑物之間或相互間有無矛盾，布置是否合理。

(13)施工安全、環境衛生有無保證。

(14)圖紙是否符合監理大綱所提出的要求。

怎么人家在圖紙會審前一下子就可以找十多個問題出來？？是不是有什么技巧還是人家只是對圖紙熟悉到了一種程度？？？下面就給大家整理一下圖紙會審的小技巧：

工程開工之前，需識圖、審圖，再進行圖紙會審工作。如果有識圖、審圖經驗，掌握一些要點，則事半功倍。
識圖、審圖的程序是：熟悉擬建工程的功能 熟悉、審查工程平面尺寸 熟悉、審查工程立面尺寸
檢查施工圖中容易出錯的部位有無出錯 檢查有無改進的地方。
1、熟悉擬建工程的功能
圖紙到手后，首先了解本工程的功能是什么，了解功能之后，再聯想一些基本尺寸和裝修，最后識讀建筑說明，熟悉工程裝修情況。
2、熟悉、審查工程平面尺寸
建筑工程施工平面圖一般有三道尺寸，第一道尺寸是細部尺寸，第二道尺寸是軸線間尺寸，第三道尺寸是總尺寸。檢查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意邊軸線是否是墻中心線。

識讀工程平面圖尺寸，先識建施平面圖，再識本層結施平面圖，最后識水電空調安裝、設備工藝、第二次裝修施工圖，檢查它們是否一致。熟悉本層平面尺寸后，審查是否滿足使用要求，例如檢查房間平面布置是否方便使用、采光通風是否良好等。識讀下一層平面圖尺寸時，檢查與上一層有無不一致的地方。
3、熟悉、審查工程立面尺寸
建筑工程建施圖一般有正立面圖、剖立面圖、樓梯剖面圖，這些圖有工程立面尺寸信息；建施平面圖、結施平面圖上，一般也標有本層標高；梁表中，一般有梁表面標高；基礎大樣圖、其它細部大樣圖，一般也有標高注明。

通過這些施工圖，可掌握工程的立面尺寸。正立面圖一般有三道尺寸，第一道是窗臺、門窗的高度等細部尺寸，第二道是層高尺寸，并標注有標飄，第三道是總高度。審查方法與審查平面各道尺寸一樣，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

檢查立面圖各樓層的標高是否與建施平面圖相同，再檢查建施的標高是否與結施標高相符。建施圖各樓層標高與結施圖相應樓層的標高應不完全相同，因建施圖的樓地面標高是工程完工后的標高，而結施圖中樓地面標高僅結構面標高，不包括裝修面的高度，同一樓層建施圖的標高應比結施圖的標高高幾厘米。
熟悉立面圖后，主要檢查門窗頂標高是否與其上一層的梁底標高相一致；檢查樓梯踏步的水平尺寸和標高是否有錯，檢查梯梁下豎向凈空尺寸是否大于2.1米，是否出現碰頭現象；當中間層出現露臺時，檢查露臺標高是否比室內低；檢查廁所、浴室樓地面是否低幾厘米，若不是，檢查有無防溢水措施；最后與水電空調安裝、設備工藝、第二次裝修施工圖相結合，檢查建筑高度是否滿足功能需要。

4、檢查施工圖中容易出錯的地方有無出錯

熟悉建筑工程尺寸后，再檢查施工圖中容易出錯的地方有無出錯，主要檢查內容如下：
1）、檢查女兒墻混凝土壓頂?shù)钠孪蚴欠癯瘍?nèi)。
2）、檢查磚墻下有梁否。
3）、結構平面中的梁，在梁表中是否全標出了配筋情況。
4）、檢查主梁的高度有無低于次梁高度的情況。
5）、梁、板、柱在跨度相同、相近時，有無配筋相差較大的地方，若有，需驗算。
6）、當梁與剪力墻同一直線布置時，檢查有無梁的寬度超過墻的厚度。
7）、 當梁分別支承在剪力墻和柱邊時，檢查梁中心線是否與軸線平行或重合，檢查梁寬有無突出墻或柱外，若有，應提交設計處理。
8）、 檢查梁的受力鋼筋最小間距是否滿足施工驗收規范要求，當工程上采用帶肋的螺紋鋼筋時，由于工人在鋼筋加工中，用無肋面進行彎曲，所以鋼筋直徑取值應為原鋼筋直徑加上約21mm肋厚。
9）、 檢查室內出露臺的門上是否設計有雨蓬，檢查結構平面上雨蓬中心是否與建施圖上門的中心線重合。
10）、當設計要求與施工驗收規范有無不同。如柱表中常說明：柱筋每側少于4根可在同一截面搭接。但施工驗收規范要求，同一截面鋼筋搭接面積不得超過50%。
11）、檢查結構說明與結構平面、大樣、梁柱表中內容以及與建施說明有無存在相矛盾之處。
12）、單獨基礎系雙向受力，沿短邊方向的受力鋼筋一般置于長邊受力鋼筋的上面，檢查施工圖的基礎大樣圖中鋼筋是否畫錯。
5、審查原施工圖有無可改進的地方
主要從有利于該工程的施工、有利于保證建筑質量、有利于工程美觀三個方面對原施工圖提出改進意見。
1）、從有利于工程施工的角度提出改進施工圖意見
①結構平面上會出現連續框架梁相鄰跨度較大的情況，當中間支座負彎矩筋分開錨固時，會造成梁柱接頭處鋼筋太密，搗混凝土困難，可向設計人員建議：負筋能連通的盡量連通。
②當支座負筋為通長時，就造成了跨度小梁寬較小的梁面鋼筋太密，無法搗混凝土，可建議在保證梁負筋的前提下，盡量保持各跨梁寬一致，只對梁高進行調整，以便于面筋連通和澆搗混凝土。點擊?工程資料免費下載

③當結構造型復雜，某一部位結構施工難以一次完成時，向設計提出：混凝土施工縫如何留置。
④露臺面標高降低后，若露臺中間有梁，且此梁與室內相通時，梁受力筋在降低處是彎折還是分開錨固，請設計處理。
2）、從有利于建筑工程質量方面，提出修改施工圖意見。
①當設計天花抹灰與墻面抹灰相同為1：1：6混合砂漿時，可建議將天花抹灰改為1：1：4混合砂漿，以增加粘結力。
② 當施工圖上對電梯井坑、衛生間沉池，消防水池未注明防水施工要求時，可建議在坑外壁、沉池水池內壁增加水泥砂漿防水層，以提高防水質量。
3）、 從有利于建筑美觀方面提出改善施工圖
①若出現露臺的女兒墻與外窗相接時，檢查女兒墻的高度是否高過窗臺，若是，則相接處不美觀，建議設計處理。
②檢查外墻飾面分色線是否連通，若不連通，建議到陰角處收口；當外墻與內墻無明顯分界線時，詢問設計，墻裝飾延伸到內墻何處收口最為美觀，外墻突出部位的頂面和底面是否同外墻一樣裝飾。
③當柱截面尺寸隨樓層的升高而逐步減小時，若柱突出外墻成為立面裝飾線條時，為使該線條上下寬窄一致，建議對突出部位的柱截面不縮小。
④當柱布置在建筑平面磚墻的轉角位，而磚墻轉角少于900，若結構設計仍采用方形柱，可建議根據建筑平面將方形改為多邊形柱，以免柱角突出墻外，影響使用和美觀。
⑤當電梯大堂（前室）左邊有一框架柱突出墻面10～20cm時，檢查右邊柱是否出突出相同尺寸，若不是，建議修改成左右對稱。
按照“熟悉擬建工程的功能 熟悉、審查工程平面尺寸 熟悉、審查工程的立面尺寸
檢查施工圖中容易出錯的部位有無出錯 檢查有無需改進的地方”的程序和思路，會有計劃、全面地展開識圖、審圖工作。

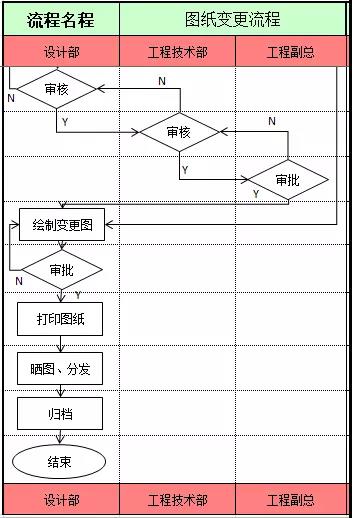

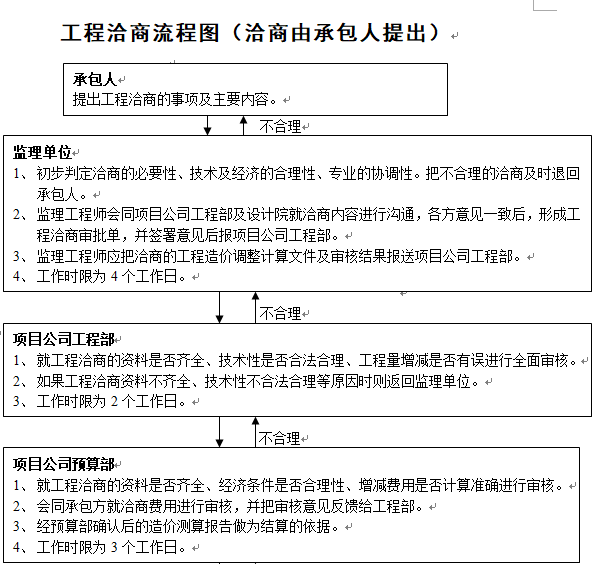

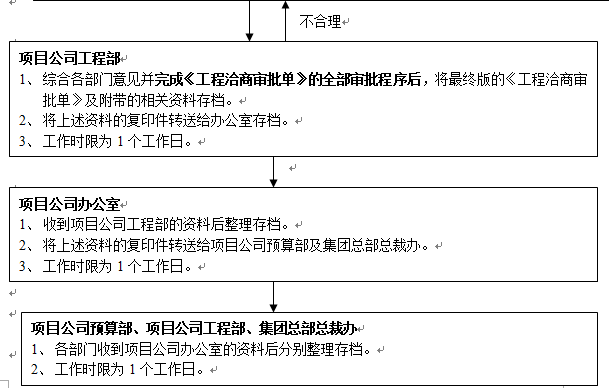

圖紙會審、變更、洽商是工程開工前的一項重要的技術準備工作。圖紙會審對施工單位的重要性表現在：圖紙會審一是合理制訂施工組織設計的基礎；二是準確編制施工預算的依據；三是正確進行技術交底的前提；四是確保工程施工質量的關鍵；五是工程變更的最佳時機和加快進度的有利環節。
