工序節點1

建筑物外墻與散水坡、臺階、明溝留沉降縫

圖示：

要求與做法：

1、散水坡、臺階、明溝本身按≤6m長度（總長度均分）留沉降縫。

2、外墻陰陽角位按450角留沉降縫。

3、散水坡與臺階交接處留沉降縫分隔。

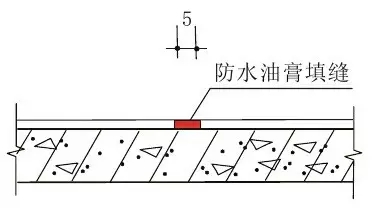

工序節點2

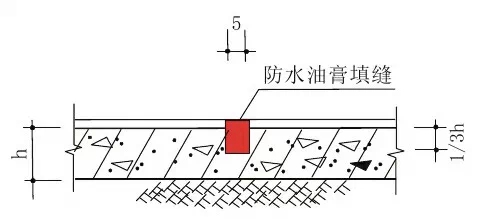

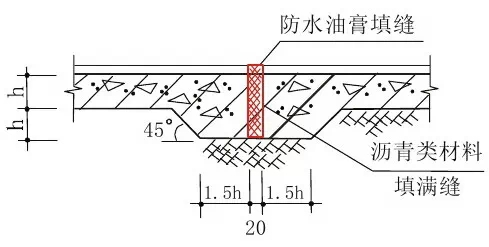

室外地面　伸縮縫

圖示：

要求與做法：

1、伸縫縱向間距≤ 30m。

2、縮縫橫向間距≤6m（總長度均分），做法詳?shù)谌?xiàng)。

工序節點3

室內地面　面留縮縫

圖示：

（一）地面

（二）樓面

要求與做法：

1、用大面積水泥混凝土地面、樓面水泥砂漿面層。

2、橫向縮縫間距按軸線尺寸?？v向縮縫間距≤6m（橫向兩軸線間總長度均分）。

3、采用金界機金界縫，縫平直方正。

4、混凝土和水泥砂漿達到強度等級后才能進行金界縫。

工序節點4

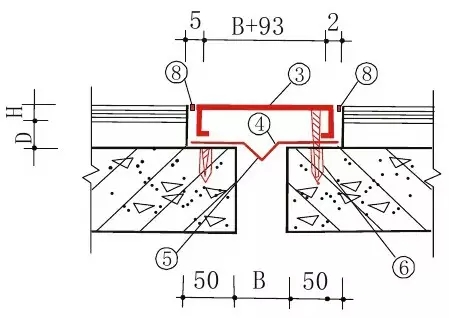

形沉降縫

圖示：

（一）樓面

（二）墻面

（三）天面

要求與做法：

1、一面層按設計。

2、—5厚鋼板。

3、形不銹鋼或鋁合金封口板。

4、—24#鍍鋅形鐵皮。

5、一塑料脹錨木牙螺絲@500C/C固定形鍍鋅鐵皮。

6、一塑料脹錨不銹鋼螺絲@500 C/C固定形封口板。

7、一瀝青膠泥填嵌。

8、一硅銅膠封縫。

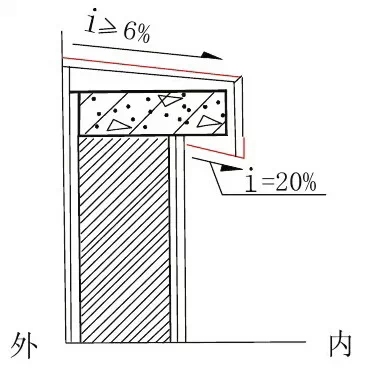

工序節點5

女兒墻壓頂、陽臺欄板壓頂面做向內排水坡，下面做鷹嘴或滴水線

圖示：

要求與做法：塊料面層交接位做法設計無明確要求時，按圖示施工。

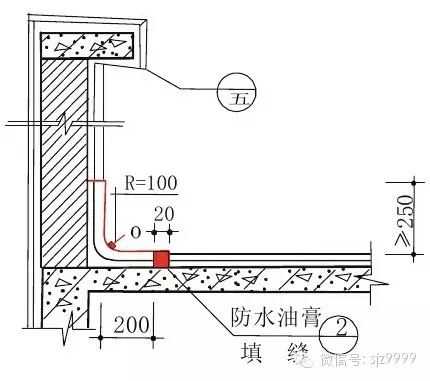

工序節點6

屋面防水層與女兒墻交接陰角位做圓弧

圖示：

要求與做法：

1、防水層往女兒墻身做高≥250mm。

2、離女兒墻面200mm留全長伸縮縫。

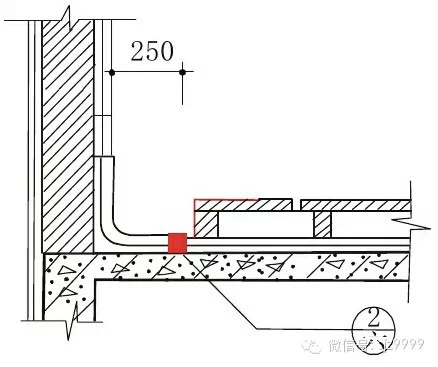

工序節點7

架空隔熱層、剛性保護層離開女兒墻間距

圖示：

要求與做法：

1、架空隔熱層尚要按第八項④點要求留伸縮縫。

2、剛性保護層尚要按第八項③點要求留伸縮縫。

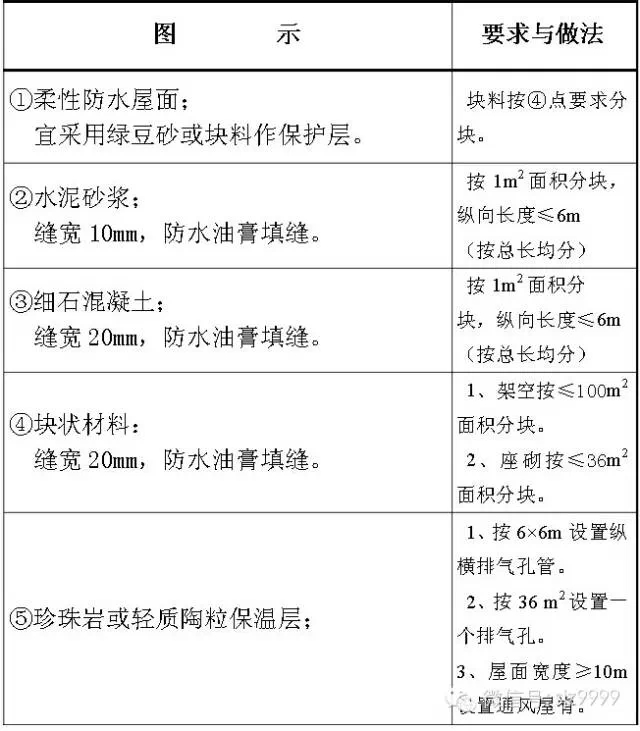

工序節點8

保護層留伸縮縫。

要求與做法：

工序節點9

廚、浴廁、陽臺、外走道等地面低于居室地面

做法要求

①?gòu)N、浴廁間、陽臺、外走道地面低于居室地面相對標高15mm。

②廚、浴廁、陽臺、外走道等處的地漏低于相對地面標高10mm。

工序節點10

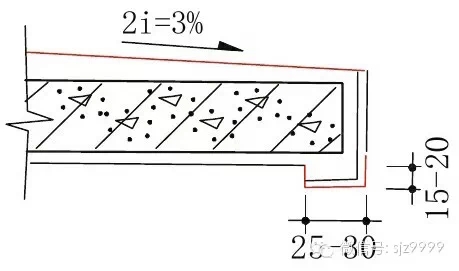

腰線、挑檐、雨蓬做滴水線

圖示：

工序節點11

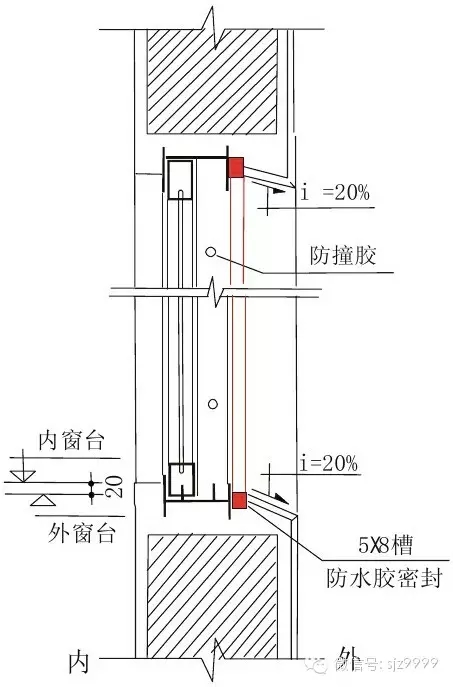

窗楣做鷹咀，外窗臺低于內窗臺，外窗臺做向外排水坡

圖示：

工序節點12

墻面、地面鑲貼塊料面

圖示：

① 不允許有小于1/4的塊料。

② 條形飾面磚不得小于1/2磚。

③ 獨立柱用條形飾面磚時，寬度方向必須用整磚。

④ 地面鋪400×400以下塊料必須通縫。 400×400以上塊料可用分色塊料分隔。

⑤ 天面、地面塊料鋪貼縫寬≥2mm以防膨脹起鼓變形。

⑥ 露臺鋪貼塊料時，地面四周留縫20mm寬，防水油膏填縫。

要求與做法：

1、鑲貼前進行模數計算和預排、使排磚和拼縫均勻。

2、非整磚行排在陰角處或次要部位。

3、陰陽角方正順直，不得出現鼠尾現象。

4、采取措施消除空鼓和裂紋。

工序節點13

樓梯步級

圖示：

①級面平整、寬度均勻一致，防滑條采用石米、鐵砂時應高出級面5mm；采用銅條時應高出2mm，并順直、牢固。

②相鄰兩級差不得超過10mm。

工序節點14

木門窗安裝

圖示：

① 按規范要求做好錨固。

② 鉸鏈要用開槽機雙面開槽，槽深淺度一致。

③門窗安裝的留縫寬度：

（1）門窗扇與框間立縫的留縫寬度為 1.5-2.5mm。

（2）框與扇間上縫的留縫寬度為 1.0-1.5mm。

（3）門扇與地面間縫：

a）外門留縫寬度為4-5mm。

b）內門留縫寬度為6-8mm。

c）衛生間門留縫寬度為10-12mm。

要求與做法：

1、門窗上下冒頭必須刨光，刷油漆。

2、油漆不得污染小五金。

工序節點15

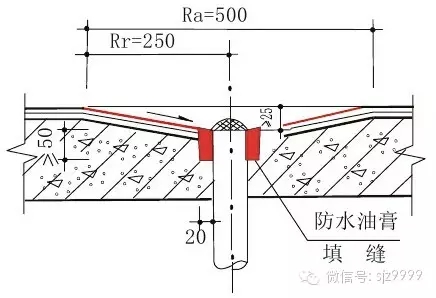

天面地漏斜水坡度及防滲

圖示：

工序節點16

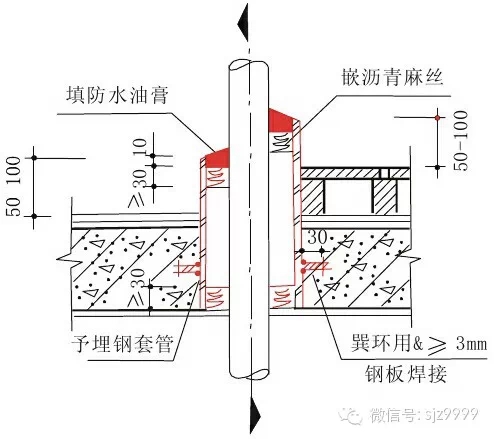

管道穿越樓板、屋面的套管埋設

圖示：

要求與做法：套管的選用、加工大樣及埋設工藝要求詳見有關標準 圖集。

工序節點17

鍍鋅水管的連接

圖示：

① 生活給水管及DN≤100mm的非生活給水管（如消防、空調等）不得焊接。

②DN>100mm的非生活給水管，在特別情況下，可允許采用焊接，但不得減少通水截面，并須作防銹處理。

工序節點18

立管（包括生活和消防給水、排水、空調水系統及輸送其它介質的各種立管）要離墻敷設

圖示：

要求與做法：

1、管卡設置要符合規范要求，且工藝合理。

2、管背墻面平直，裝飾（粉刷）到位，不得補油漆污染。

3、PVC管的金屬管卡與管外表面之間應墊軟墊片。

工序節點19

管道（包括生活和消防給水、排水、空調水等管道）在屋面、樓地面上的敷設

圖示：

要求與做法：

1、嚴禁無支托架(墩)沿地面敷設，應采用膨脹螺栓固定型鋼支(托)架的敷設方式。在支架安裝損壞結構及防水層處，必須做好防水處理。

2、管道經過建筑物的伸縮縫或沉降縫處，應裝設合適的補償裝置（如伸縮節、伸縮彎管等）

工序節點20

防雷與接地裝置的安裝

要求與做法：

① 外露的避雷針（帶）及引下線等防雷裝置，當選用碳素型鋼時，須作熱鍍鋅處理。鍍鋅層被破壞時須補涂防銹底漆后再涂面漆。

②當用圓鋼作避雷針（帶）及引下線時：

（1）連接應采用雙面搭接連續焊，焊縫長度不小于直徑的6倍，焊縫外觀應良好。

（2）轉角處的彎曲半徑應正確，一般R≥60mm。

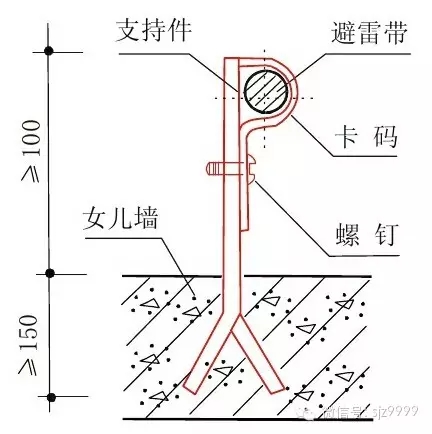

（3）外露的避雷帶應采用熱鍍鋅的專門夾式支持碼支持，避免支持件與避雷帶焊接（如圖示）。

（4）避雷針（帶）及引下線等應橫平豎直，牢固可靠；無傾斜，彎曲和高低起伏。

③用鋼管作防雷接地裝置（含針、帶等）時，管壁厚不應小于2.5mm。管對接焊時，管內應設置合適的襯管。補管外徑應與被連接鋼管內徑相吻合，襯管長度不應小于其外徑的4倍。

④從接地體引上的保安接地和防雷接地干線（利用建筑物鋼筋除外），應在距首層地面1.5-1.8m處設置斷接卡，斷接卡處應有明顯的接地標志及可靠的保護措施（如帶有門鎖的保護箱等）。利用建筑物鋼筋引上的，也應在距首層地面1.5-1.8m處引出易于操作維護的永久性測試點。測試點應有明顯示的接地標志及可靠的防損防腐措施。

工序節點21

電氣線路、電氣照明器具和箱、盤、柜安裝

要求與做法：

① 插座、螺口燈頭的接線須正確，嚴禁調錯及漏接。

② 同一房間內高位和低位開關、插座的安裝標高應一致，允差5mm；并列安裝的開關、插座應平齊，允差0.5mm。

③對地面的安裝標高低于2.4m的金屬外殼燈具和其它電器，其金屬外殼須可靠接地保護。 ④頂棚的燈具和器具應專門設置獨立的固定吊點。

⑤頂棚內的燈具外殼應設有管孔或帶管孔的接線盒，燈具的金屬外殼和金屬線盒應設接地端子。

⑥箱、盤、柜上裝有電器的可開啟門或面板應用合適截面的裸銅軟線與箱、盤、柜體作跨接。⑦同一建筑物內的各相線應分別為同一種顏色（如黃、綠、紅色），地線必須為黃綠雙色，零線宜為淡藍色。

⑦同一建筑物內的各相線應分別為同一種顏色（如黃、綠、紅色），地線必須為黃綠雙色，零線宜為淡藍色。

⑧ 干線和支路的空氣、漏電開關配選應正確合理，產品質量可靠。

工序節點22

鍍鋅線管敷設

要求與做法：

①線管與線槽（盒）、箱、盤、柜等連接時，嚴禁用熔焊方式開孔，且應采用內外迫母鎖緊固定，管端螺紋外露2-3扣（<5mm）。管口應有護線塑料套咀。

②在安裝壁燈、吸頂燈、吊燈等電器的部位應設接線盒。

③跨接地線應采用專門的接地線卡并正確選用跨接導線，且連接牢固可靠；不應采用熔焊跨接。

④在露天和潮濕場所明裝時，不得用薄壁線管。其配套的盒、箱應齊全可靠。鐵盒、箱及有關配件用熱鍍鋅件。

⑤明配（含吊頂內）的線管應排列整齊美觀。支（吊架、卡碼設置合理，固定點間距均勻；其中管卡與終端、彎頭中點、電器器具或盒（箱、盤、柜）邊緣的距離均宜為150-500mm。

工序節點23

風管安裝

要求與做法：

① 風管的連接應嚴密，無脆裂，縫隙應填密封膠。

② 保溫棉應與風管外表面緊貼嚴密，膠釘應牢固且間距合理。

③ 風管系統應按規范裝設防火閥。

④ 架應按規范設置。

工序節點24

空調水系統與風機盤管安裝

要求與做法：

① 冷凝水管道坡向合理，無滲漏，運行前應作排水試驗。

② 冷凍供回水管嚴禁滲漏，且保溫嚴密、到位。

③ 三速開關接線正確，各檔風速應有明顯區別。

工序節點25

電梯安裝

要求與做法：

①電梯機房設備安裝：

（1）曳引機承重梁的非支承部位應明顯離開樓地面，嚴禁在梁底填塞建材。

（2）控制柜正面和維修側面距墻面均不小于600mm，且距機械設備不小于500mm。

（3）鋼絲繩與樓板孔邊間隙均應為20-40mm，樓板通向井道的孔四周應有不低于50mm高的防水臺階。

（4）電線管（槽）的敷設也應符合建筑電氣裝置的有關施工規范。

②電梯轎廂層站、部件的安裝：

（1）指示信號清晰、準確，光電數碼管無缺畫；面板平正、無缺損，且不應嵌入墻面。

（2）層門地坎高于裝修完成地面2-5mm。

（3）防止門夾人的安裝保護裝置（安全觸板或光電裝置）靈敏可靠。安全觸板動作的碰撞力應不大于5N。

工序節點26

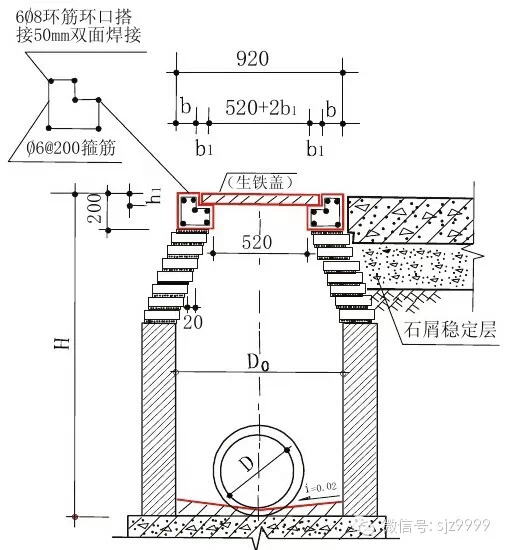

檢查井、沉砂井、井環、蓋與道路路面接順。

要求與做法：

1、井蓋高度與路面高程一致。

2、井砌完后，應及時裝上預制井環。安裝前應校核井環面標高與路面標高是否一致。無誤后才許坐漿墊穩。

3、井底應平順，不得有建筑雜物，管底與井底位置要準確。

4、一定要保證井的收口磚數，用M10水泥砂漿砌雙偶磚，內壁1：2水泥砂漿批檔15厚，且井環的灰縫要平整飽滿。

5、井框、井蓋必須完整無損，安裝平穩，位置正確。

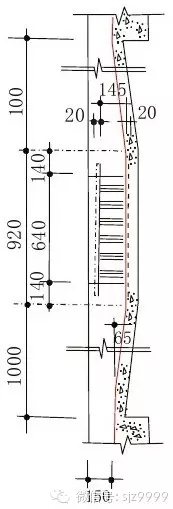

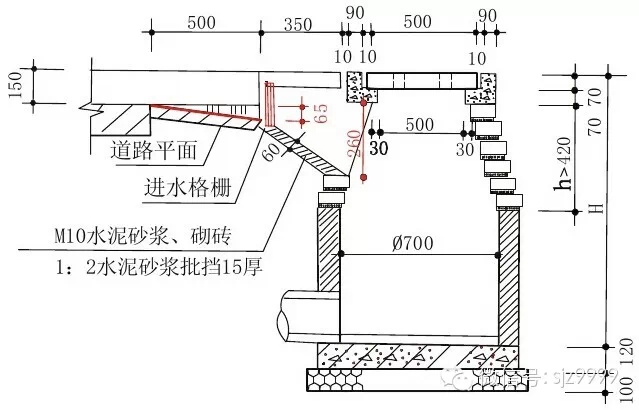

工序節點27

側入式進水井集水口、進水口標準尺寸控制

圖示:

要求與做法：

1、側入式進入井應按設計圖尺寸建造，正常情況下，集水口長度應達到2920mm，進水口長度為640mm。

2、進水口入井處應保證入口寬度達到300mm。

3、豎隔柵前進水位置應比兩側平石面低30mm。

工序節點28

水泥混凝土路面

要求與做法：

① 板面、邊角應整齊，不得有大于0.3mm的裂縫，不得有露石、浮漿、脫皮、印痕、積水等現象。

② 路面附屬構筑物，應事先按設計標高予以升降，使能與鋪筑的路面連接平順，對擾動過的部分路基及構筑物周圍，要認真檢修夯實，加固處理妥善。

③ 伸縮縫必須垂直道路中線，縫隙寬度必須一致。伸縫兩邊相鄰的混凝土板必須完全斷開，兩邊板面應保持齊平順直，縮縫的施工應采用切縫法?？p隙填塞前必須將縫內的砂泥、垃圾清除干凈，并應在縫壁粘附緊密，灌縫飽滿不滲水，且不突出路面，縫緣應清潔。

④ 砼路面板平整度允許偏差為5mm/3m，相鄰板高差為3mm，縱橫縫直順度允許偏差為10mm/20m，井框與路面高差為3mm。

⑤ ⑤道路附屬構筑物及人行道：

（1）側石、緣石必須穩固，應線直、彎順，無折角，頂面應平整無錯牙，側石勾縫嚴密飽滿，不得阻水。側石直順度允許偏差10mm/100mm，相鄰塊高差3mm/20m，縫寬±3mm/20m。（2）預制塊人行道鋪砌必須平整穩定，灌縫應飽滿，不得有翹動現象，不得有積水現象。

工序節點29

瀝青混凝土路面

要求與做法：

① 表面應平整、堅實，不得有脫落、掉渣、裂縫、推擠、爛邊、粗細料集中等現象。

② 接搓應緊密、平順，燙縫不應枯焦。

① 見水泥混凝土路面②。

② 面層與路面緣石及雨水進水口，排水井、水制井及通訊線路等外緣壁面應接順，不得有積水現象。

③ 瀝青砼路面平整度允許偏差5mm/3m，井框與路面的高差5mm。

④ 道路附屬構筑物及人行道，見水泥混凝土路面⑤。

工序節點30

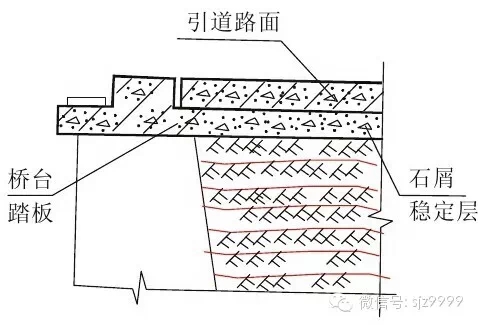

橋梁、立交

要求與做法：
